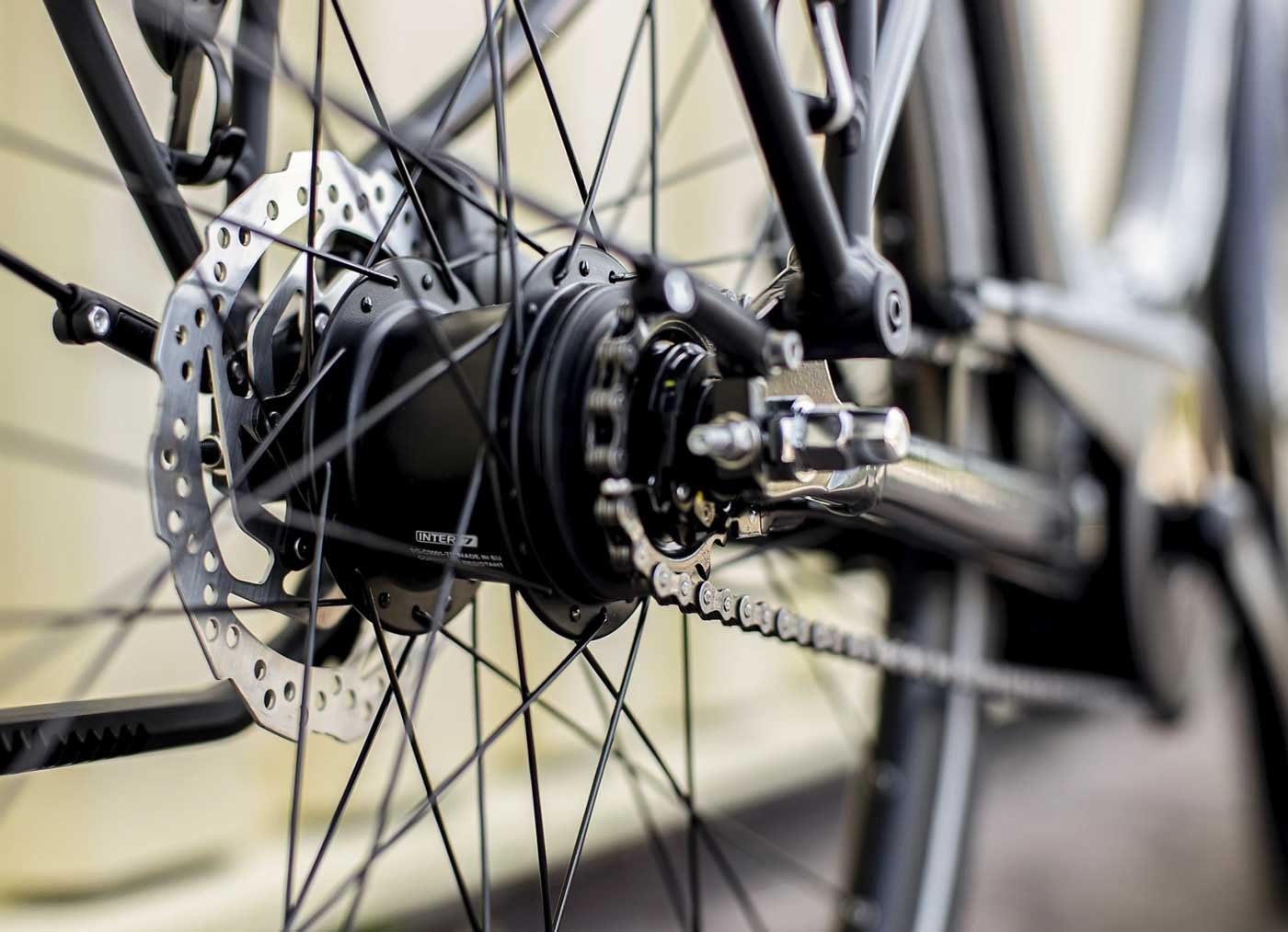

Zelf je Shimano Nexus 3, 7 en 8 versnelling afstellen: Complete gids voor doe-het-zelvers

Wat zijn Shimano Nexus naafversnellingen?

Shimano Nexus naafversnellingen zijn interne versnellingssystemen waarbij alle bewegende delen in de achternaaf van de fiets zijn weggewerkt. Dit biedt een aantal grote voordelen ten opzichte van derailleurversnellingen: ze zijn beter beschermd tegen vuil en water, vragen minder onderhoud en schakelen ook als je stilstaat. Nexus naven zijn vooral populair op stadsfietsen, transportfietsen en elektrische fietsen.

De drie meest voorkomende varianten zijn:

• Nexus 3: Eenvoudig, robuust en voordelig. Vaak te vinden op basis stadsfietsen en transportfietsen.
• Nexus 7: De meest gebruikte naaf, met een groter bereik en soepelere schakeling. Veel te vinden op luxere stadsfietsen en schoolfietsen.
• Nexus 8: Het topmodel binnen de Nexus-serie, met het grootste bereik, de beste efficiëntie en duurzaamheid. Vaak toegepast op luxe stadsfietsen en sportieve toerfietsen.

Technische verschillen tussen Nexus 3, 7 en 8

Om goed te begrijpen hoe je de verschillende Nexus naven afstelt, is het belangrijk om de technische verschillen te kennen. Hieronder vind je een overzicht van de belangrijkste kenmerken:

De tabel laat zien dat de Nexus 8 het grootste bereik en de beste efficiëntie biedt, maar ook het zwaarst en duurst is. De Nexus 3 is eenvoudig en robuust, maar heeft een beperkt bereik. De Nexus 7 zit daar precies tussenin en is daarom zo populair op Nederlandse stadsfietsen.

De afstelmethode verschilt per type. Bij de Nexus 3 stel je af via de schakelbox bij de naaf, terwijl je bij de Nexus 7 en 8 werkt met een cassette joint en afstelt via de shifter aan het stuur. Ook de referentieversnelling waarin je afstelt verschilt: bij de Nexus 3 is dat de 2e versnelling, bij de Nexus 7 en 8 de 4e versnelling.

Benodigde gereedschappen en materialen

Voor het afstellen van een Shimano Nexus naaf heb je doorgaans weinig speciaal gereedschap nodig. Toch is het handig om het volgende bij de hand te hebben:

• Steeksleutel 10 mm: Voor het los- en vastdraaien van het borgmoertje bij de Nexus 3 schakelbox.
• Kabelkniptang: Bij vervanging van de versnellingskabel.
• Inbussleutelset: Voor het demonteren van de kettingkast of cassette joint.
• Schroevendraaier: Voor het verwijderen van afdekkapjes.
• Fietspomp: Om het wiel vrij te laten draaien tijdens het afstellen.
• Shimano afstelmal TL-CJ40: Speciaal hulpmiddel om de kabellengte exact af te stellen bij Nexus 4, 7 en 8 (optioneel, maar handig voor nauwkeurigheid).
• Smeermiddel (WD40, kettingolie, Shimano Nexus vet): Voor het smeren van kabels en naaf.
• Montagestandaard (optioneel): Maakt het werken aan het achterwiel makkelijker.

Voor het vervangen van kabels of het servicen van de naaf zijn extra gereedschappen nodig, zoals een conussleutel 14 mm en eventueel een bankschroef.

Universele afstelchecklist: voorbereiding en veiligheid

Voordat je begint met het afstellen van je Nexus versnelling, is het belangrijk om een aantal universele stappen te volgen. Dit voorkomt fouten en zorgt voor een veilige werkwijze:

1. Controleer de versnellingskabels: Zijn ze verroest, geknikt of rafelig? Vervang ze eerst voordat je gaat afstellen.
2. Zet de fiets stabiel neer: Gebruik een standaard of leg de fiets op de kop, zodat het achterwiel vrij kan draaien.
3. Maak de kettingkast deels los: Druk hem aan de kant of verwijder hem indien nodig, zodat je goed zicht hebt op de naaf en de afstelmarkeringen.
4. Zorg voor goed licht: De gele of rode afstelstreepjes zijn soms lastig te zien.
5. Gebruik het juiste gereedschap: Voorkom beschadiging van onderdelen door het juiste gereedschap te gebruiken.
6. Werk systematisch: Volg het stappenplan voor jouw type Nexus naaf.
7. Let op je veiligheid: Draag eventueel handschoenen en zorg dat je niet met losse kleding in bewegende delen komt.
8. Test na afloop altijd je fiets: Maak een korte testrit en controleer of alle versnellingen soepel schakelen.

Deze checklist geldt voor alle Nexus naven en zorgt ervoor dat je veilig en efficiënt te werk gaat.

Shimano Nexus 3 afstellen: stappenplan

De Nexus 3 is het eenvoudigste systeem om zelf af te stellen. Je werkt bij dit type met de schakelbox bij het achterwiel.

Stappenplan Nexus 3 afstellen:

• Zet de versnelling in de 2e stand (middelste stand op de shifter).
• Zoek het gele streepje in de schakelbox bij het achterwiel. Dit moet precies tussen twee witte lijnen staan.
• Staat het streepje niet goed? Draai het borgmoertje naast de schakelbox los (met de hand of steeksleutel 10 mm).
• Draai aan de stelschroef tot het gele streepje exact tussen de witte lijnen staat.
• Draai het borgmoertje weer vast tegen de schakelbox.
• Schakel een paar keer door alle versnellingen en zet hem weer in de 2e stand. Controleer of het streepje nog goed staat.
• Maak een korte testrit en controleer het schakelen.

Belangrijk: Als het probleem blijft, controleer dan of de kabels goed vastzitten in de schakelaars en of ze niet versleten zijn.

Uitleg en tips

Het afstellen van de Nexus 3 is vooral een kwestie van de juiste kabelspanning instellen. Het gele streepje fungeert als visuele indicator: staat het precies tussen de hulplijnen, dan is de naaf goed afgesteld. Staat het streepje te ver naar links of rechts, dan is de kabel te strak of te los. Door aan de stelschroef te draaien, pas je de spanning aan. Vergeet niet het borgmoertje weer vast te zetten, anders kan de afstelling tijdens het fietsen verschuiven.

Let op: als je na het afstellen nog steeds problemen ervaart, zoals doorslaan of zwaar schakelen, kan het zijn dat de kabel aan vervanging toe is of dat er intern in de naaf iets mis is. In dat geval is het verstandig om een professional te raadplegen.

Shimano Nexus 7 en 8 afstellen: stappenplan

De Nexus 7 en 8 worden op vrijwel identieke wijze afgesteld. Je werkt bij deze typen met de cassette joint bij het achterwiel en de stelnippel aan de shifter op het stuur.

Stappenplan Nexus 7 en 8 afstellen:

• Zet de versnelling in de 4e stand (middelste stand op de shifter).
• Druk de kettingkast een beetje aan de kant zodat je de cassette joint bij het achterwiel kunt zien.
• Zoek de twee gele (of soms rode) streepjes op de cassette joint. Deze moeten exact tegenover elkaar staan.
• Staat dit niet goed? Draai aan het stelwieltje (stelnippel) bij de shifter op het stuur tot de streepjes precies op één lijn staan.
• Schakel een paar keer door alle versnellingen heen en zet hem weer in de 4e versnelling. Controleer of de streepjes nog steeds uitgelijnd zijn.
• Maak een korte testrit en controleer het schakelen.

Let op: Bij sommige modellen kan het zijn dat je de stelnippel bij de cassette joint zelf moet gebruiken in plaats van bij de shifter. Raadpleeg bij twijfel de handleiding van je fiets.

Uitleg en tips

Het afstellen van de Nexus 7 en 8 draait om het exact uitlijnen van de markeringen op de cassette joint. Dit is cruciaal voor soepel schakelen. Een halve millimeter verschil kan al zorgen voor overslaande versnellingen of zwaar schakelen. Draai daarom rustig aan de stelnippel en controleer regelmatig het resultaat.

Bij het vervangen van de versnellingskabel is het handig om een Shimano afstelmal (TL-CJ40) te gebruiken. Hiermee stel je de kabellengte exact volgens fabrieksopgave af, wat vooral bij de Nexus 7 en 8 het verschil kan maken tussen soepel en stroef schakelen.

Praktische tips voor het afstellen

• Controleer altijd eerst de kabels: Roestige of geknikte kabels zorgen voor slecht schakelen. Vervang deze indien nodig voordat je gaat afstellen.
• Werk in de juiste versnelling: Nexus 3 in de 2e versnelling, Nexus 7/8 in de 4e versnelling.
• Gebruik de visuele markeringen: Gele of rode streepjes zijn je leidraad. Ze moeten exact uitgelijnd zijn.
• Draai rustig aan de stelnippel: Kleine aanpassingen maken vaak al een groot verschil.
• Test altijd na het afstellen: Schakel door alle versnellingen en maak een korte testrit.
• Herhaal indien nodig: Soms moet je na een paar keer schakelen nog een kleine correctie uitvoeren.

Veelvoorkomende problemen en oorzaken

Zelfs met goed onderhoud kunnen er problemen ontstaan met je Nexus naaf. Hieronder een overzicht van veelvoorkomende klachten en hun mogelijke oorzaken:

• Versnellingen slaan over of schakelen spontaan: Meestal is de kabelspanning niet goed afgesteld of is de kabel uitgerekt.
• Zwaar schakelen: Kabel is verroest, geknikt of de cassette joint is vervuild.
• Fiets trapt door: Kabel te los, afstelling niet correct, of intern probleem in de naaf.
• Versnellingen reageren traag: Kabel loopt niet soepel, mogelijk vuil of te weinig smering.
• Slechte uitlijning van de markeringen: Kabel te lang of te kort, gebruik eventueel een afstelmal.
• Na kabel- of shiftervervanging schakelt de fiets niet goed: Kabellengte niet correct ingesteld, controleer met afstelmal en stel opnieuw af.
• Gekraak of blokkeren van de trappers: Mogelijk te veel vet in het vrijloopgedeelte van de naaf, of een lager verkeerd gemonteerd.

Troubleshooting: kabels, stelnippel en kabelspanning

De meeste schakelproblemen zijn terug te voeren op de kabels en hun afstelling. Controleer altijd of de kabel soepel loopt, niet geknikt is en goed vastzit in de shifter en cassette joint. De stelnippel aan het stuur of bij de naaf is het belangrijkste afstelpunt. Door deze in of uit te draaien, pas je de kabelspanning aan. Te strak: schakelt zwaar of pakt de zwaarste versnelling niet. Te los: schakelt traag of pakt de lichtste versnelling niet.

Onderhoud en smering van Nexus naafversnellingen

Hoewel Nexus naven onderhoudsarm zijn, verleng je de levensduur en het schakelcomfort met regelmatig onderhoud:

• Versnellingskabels smeren: Spuit af en toe wat WD40 of kettingolie op de binnen- en buitenkabel. Dit voorkomt roest en zorgt voor soepel schakelen.
• Naaf intern smeren: Laat minimaal eens per jaar, of elke 2000 km, de interne delen van de naaf smeren met speciaal Shimano Nexus vet. Dit voorkomt slijtage en beschermt tegen corrosie.
• Cassette joint schoonmaken: Maak de cassette joint regelmatig schoon met een doek en wat ontvetter. Vuil kan de werking belemmeren.
• Ketting en tandwielen reinigen: Houd de ketting en tandwielen schoon en licht geolied voor een langere levensduur van het hele aandrijfsysteem.

Let op: Gebruik altijd het juiste vet voor de naaf. Te dik vet in het vrijloopgedeelte kan leiden tot blokkeren van de trappers, terwijl te weinig smering zorgt voor snelle slijtage.

Onderdelen, compatibiliteit en vervangingsopties

Shimano Nexus naven zijn modulair opgebouwd. Veel onderdelen zijn los verkrijgbaar en eenvoudig te vervangen:

• Versnellingskabels: Universeel verkrijgbaar, let op de juiste lengte en eindstukken.
• Cassette joint: Specifiek voor Nexus 7 en 8, let op het juiste type voor jouw naaf.
• Binnenwerk naaf: Bij ernstige interne slijtage kun je het complete binnenwerk vervangen. Dit is goedkoper dan een nieuwe naaf en eenvoudig te bestellen.
• Kogelringen, conussen, stofkappen: Los verkrijgbaar voor alle Nexus typen.
• Afstelmal TL-CJ40: Speciaal voor Nexus 4, 7 en 8, niet geschikt voor Nexus 3.

Let bij vervanging altijd op de compatibiliteit met jouw type naaf en remsysteem (rollerbrake, terugtraprem, schijfrem). Raadpleeg bij twijfel de dealerhandleiding of een specialist.

Afstellen na kabel- of shiftervervanging

Na het vervangen van de versnellingskabel of shifter is het essentieel om de afstelling opnieuw en nauwkeurig uit te voeren:

1. Monteer de nieuwe kabel volgens de instructies: Zorg dat de kabel soepel door de buitenkabel loopt en nergens knikt.
2. Gebruik een afstelmal voor de juiste kabellengte: Bij Nexus 7 en 8 is de juiste lengte cruciaal voor een goede afstelling.
3. Stel af volgens het stappenplan voor jouw type naaf: Zet de shifter in de juiste versnelling en lijn de markeringen uit.
4. Test het schakelen: Schakel door alle versnellingen en controleer of de markeringen steeds goed staan.
5. Knip overtollige binnenkabel af: Laat maximaal 1,5 cm uitsteken en plaats een kabelendje om rafelen te voorkomen.

Visuele indicatoren: gele streepjes, lijnen en waar je op moet letten

Het afstellen van een Nexus naaf draait om het uitlijnen van visuele markeringen:

• Nexus 3: Geel streepje in de schakelbox moet tussen twee witte lijnen staan in de 2e versnelling.
• Nexus 7 en 8: Twee gele (of rode) streepjes op de cassette joint moeten exact tegenover elkaar staan in de 4e versnelling.

Deze markeringen zijn soms lastig te zien, vooral als de kettingkast in de weg zit. Druk de kettingkast voorzichtig aan de kant of kijk van onderaf voor beter zicht.

Tip: Maak de markeringen schoon met een doekje voor extra zichtbaarheid. Gebruik eventueel een zaklamp als het licht slecht is.

Specifieke tips voor Nederlandse stadsfietsen en merken

Gazelle, Batavus en Cortina zijn de meest voorkomende merken met Nexus naven in Nederland. Deze fietsen zijn vaak uitgerust met een gesloten kettingkast, wat het zicht op de cassette joint kan bemoeilijken. Druk de kettingkast voorzichtig aan de kant of verwijder hem tijdelijk voor het afstellen.

Let bij deze merken ook op de volgende punten:

• Gazelle: Vaak voorzien van een extra beschermkapje over de cassette joint. Deze kun je eenvoudig losklikken.
• Batavus: Let op de juiste kabellengte bij het vervangen van kabels, vooral bij modellen met een geïntegreerde bagagedrager.
• Cortina: Controleer regelmatig de kabelgeleiding langs het frame, deze kan bij transportfietsen sneller slijten.

Bij elektrische fietsen met een Nexus naaf is het extra belangrijk om regelmatig te controleren op kabelslijtage, omdat de hogere krachten van de motor extra belasting geven.
